開発・設計 豆知識

ECUとMCUの違いとは？

  • 回路・基板設計

自動車の頭脳とも呼ばれる「ECU」と、あらゆる電子機器に搭載されている「MCU」。両者はしばしば混同されますが、その役割や機能には明確な違いがあります。この記事では、ECUとMCUのそれぞれの役割を掘り下げ、両者の違いを分かりやすく解説します。ECU開発やMCU開発に携わる方だけでなく、自動車や電子機器の仕組みに興味がある方もぜひご一読ください。

ECUとは？自動車の「頭脳」を担うコンピューター

ECU（Electronic Control Unit）は、自動車の各機能を制御するための電子制御ユニットの総称です。自動車には、エンジン、ブレーキ、エアバッグ、パワーステアリングなど、多数のシステムがあり、それらを効率的かつ安全に動作させるために複数のECUが搭載されています。

たとえば、エンジンの回転数や燃料噴射量を最適な状態に保つ「エンジンECU」や、アンチロック・ブレーキ・システム（ABS）を制御する「ブレーキECU」などがあります。ECUは、センサーから送られてくる情報をリアルタイムで分析し、アクチュエーターと呼ばれる機器に適切な指示を出すことで、自動車全体のパフォーマンスを最適化する役割を担っています。

ECUを構成する要素

ECUは、一般的にMCU（Microcontroller Unit）、メモリ、各種インターフェース、電源回路などで構成されています。この中でも、MCUはECUの中核をなす存在であり、ECUの「頭脳」とも言える部分です。

ECUは、単一の機能に特化したマイコンであるMCUを複数組み合わせて、自動車の複雑な制御を実現しています。MCUが高度な演算処理を担い、メモリに保存されたソフトウェアを実行することで、ECUは様々な制御を行います。

MCUとは？電子機器の「心臓部」を動かすワンチップコンピューター

MCU（Microcontroller Unit）は、単一のチップにCPU、メモリ、入出力機能を統合した集積回路です。パソコンのような汎用的な処理ではなく、特定の制御を行うことに特化しています。MCUは、エアコンや洗濯機などの家電製品から、産業機械、そして自動車のECU内部まで、私たちの身の回りのあらゆる電子機器に搭載されています。

MCUは、外部からの信号（センサーなど）を受け取り、事前にプログラムされた通りに処理を実行し、結果を外部に出力（モーターの制御など）することで、機器を動作させています。

MCUの構造と特徴

MCUは、CPU（中央演算処理装置）、RAM（一時的なデータ保存）、ROM（プログラム保存）、タイマー、入出力ポートといった主要な要素が一つにまとめられています。これにより、外部に多くの部品を用意する必要がなく、小型化や低コスト化が実現できます。

また、消費電力が少ないことも大きな特徴の一つです。そのため、バッテリー駆動の小型機器や、常時稼働が必要な機器に適しています。MCUは、組み込みシステムの中核として、機器の機能や性能を左右する重要な役割を担っています。

ECUとMCUの明確な違い

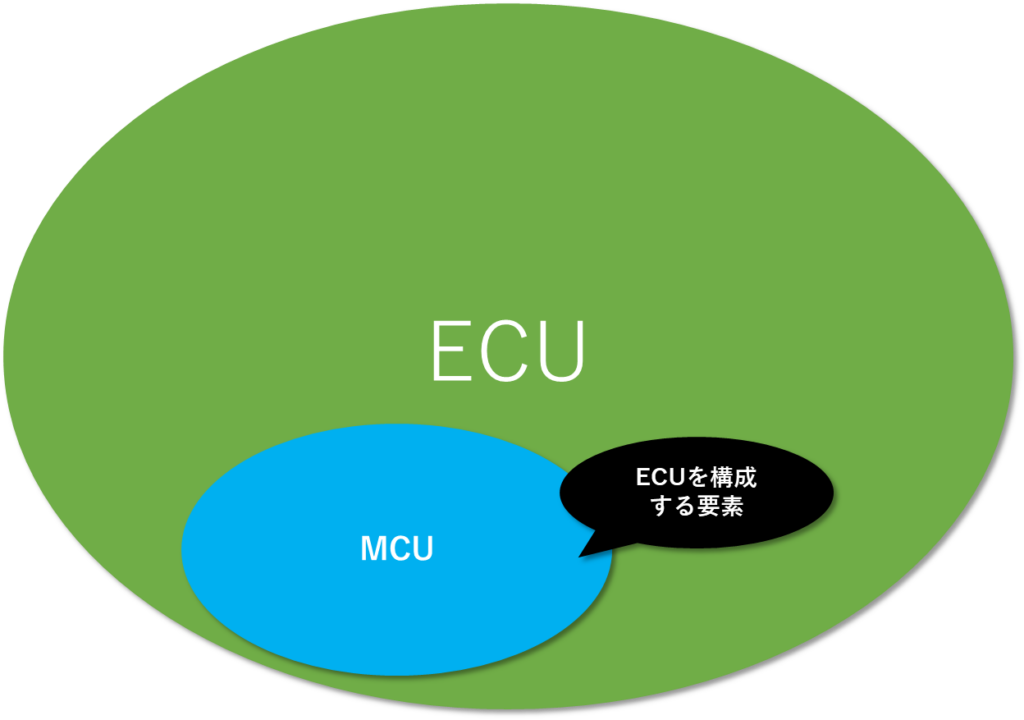

ECUとMCUの最も大きな違いは、その役割とスケールにあります。MCUは、ECUを構成する部品の一つであり、ECUはMCUを組み込んで自動車の制御という特定の目的を達成するためのシステム全体を指します。MCUは単体で特定の処理を行うチップですが、ECUは複数のMCUやその他の電子部品、ソフトウェアが組み合わさって機能する「装置」と言えます。

例えるなら、MCUが「演算を行うプロセッサ」であるのに対し、ECUは「そのプロセッサを使って車を動かすためのコンピューター」です。自動車の複雑な機能を制御するためには、複数のMCUが協調して動作する必要があり、その全体を管理するシステムがECUなのです。ECU開発では、これらのMCUをどのように配置し、連携させるかを設計することが重要になります。

ECUの開発・設計実績

ECUのリバースエンジニアリング

当事例では、「15年前に量産を行っていたECUを再度量産したいが、金型等を全て破棄しており対応してくれる先がない…」とお客様は非常にお困りで、幅広い電子機器ユニット関連のリバースエンジニアリングの実績がある当社にご相談いただきました。そこで、残っていた過去の基板図・部品表・検査情報と現品のみから量産化の検討を進めました。

まず、過去の部品表を基に部品を再検討しました。EOL品も多数あったためコンパチ品を含めて模索し、部品変更を行いながら再設計を行いました。また、パターン図などがなく、現品を細かく把握する必要があったため・・・

事例詳細はこちら

電子機器ユニットの開発・設計ならお任せください

電子機器ユニット 受託開発・製造センターでは、電子機器ユニットの構想設計から回路設計・基板設計・機構設計、さらには製造・試験までワンストップで対応しています。電子機器ユニットの開発・設計・製造の委託先にお悩みの皆様、是非一度当社にご相談ください。
